指纹考勤机应用方案
时间：2024-05-28
锂电池－指纹考勤机锂电池应用方案
一、指纹考勤机介绍
指纹考勤机实现人、地、时三者合一，去除考勤虚假，为公司省去不必要的加班费用付出。对企业职员的人事出勤进行公正合理并有效、科学地管理已成为各单位面临的现实课题。
二、指纹考勤机锂电池要求
指纹考勤机锂电池要求在外接电源断电后能持续工作4小时，而且指纹考勤机低于4.5V就不无法工作，待机电流为180MA，针对客户我司量身设计5V升压保护板，用国内一线比克电芯来实现客户要求，方案如下：
电池组型号 | GLD-5V-1000MAH |
单体电池型号 | 比克锂离子523450电芯 |
电池组合方式 | 1串 |
单体电池电压 | 3.7V |
电池组组合后电压 | 5V |
组合后电池充放电电压范围 | 4.9V－5.5V |
单体电池容量 | 1000mAh |
组合后电池容量 | 1000mAh/节*1节 |
电池组尺寸 | 10*35*52mm |
最大放电电流 | ＞1A |
瞬间放电电流 | ＞2A |
最大充电电流 | ＞0.2-0.5C |
充放电次数 | ＞300次 |
5V升压保护参数如下：

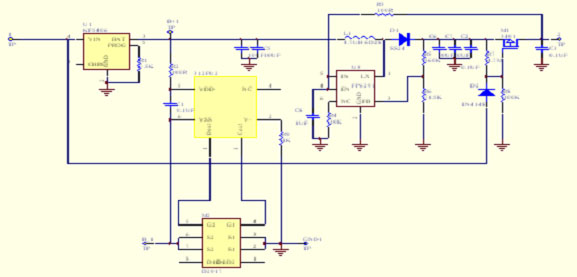

1、原理图：

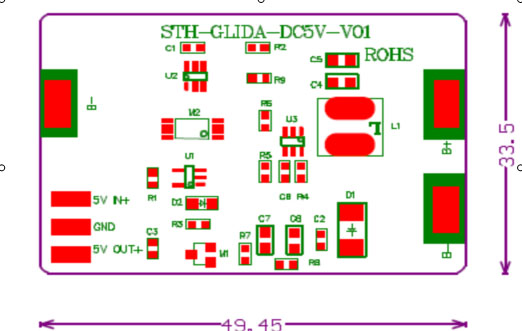

2、PCB板元件位置及尺寸图（外形尺寸公差：±0.15）

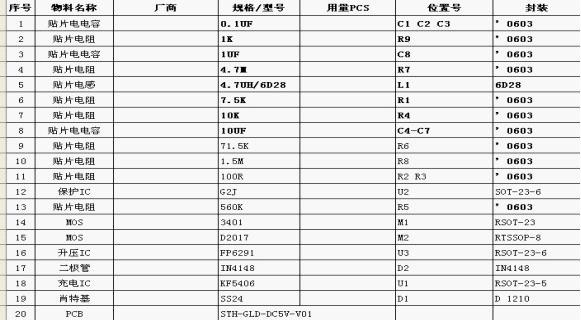

3、BOM
